CN-A型防震基座

产品特色

具有良好的吸震及隔音效果,效率可达95%以上。
具有结构坚固及重量轻的特性,易于按装,且无一般传统式基座
  的水泥灌浆工作,节省工时。
CN型基座,设计有水平调整螺栓,泵浦按装后只须调整水平螺栓
  ,不须以调整千斤顶或移动避震器调整。
具有地震反挚功能设计。
CN-A产品图

主要用途
泵浦、气冷式主机、落地式风车。

表面处理
热浸镀锌


CN-A型防振基座目录下载 CN-A型防振基座目录下载处

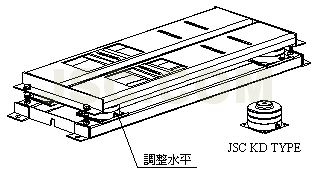

CN-A细部图

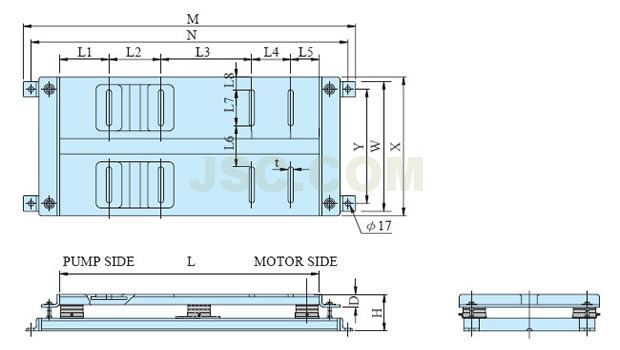

CN-A尺寸图
    产品荷重/尺寸表

型号 尺寸(mm)
L X W H DH D M N Y
CN-55-A 550 380 345 220 180 50 760 710 270
CN-75-A 750 440 405 220 180 50 960 910 330
CN-95-A 950 480 445 220 180 50 1160 1110 370
CN-115-A 1150 530 495 220 180 50 1360 1310 420
CN-130-A 1300 560 525 220 180 50 1510 1460 450
CN-145-A 1450 580 545 220 180 50 1660 1610 470
CN-170-A 1700 700 665 220 180 50 1910 1860 590
CN-200-A 2000 820 785 220 180 50 2210 2160 710

型号 尺寸(mm)
t L1 L2 L3 L4 L5 L6 L7 L8
CN-55-A 14 135 130 165 * 120 100 100 40
CN-75-A 14 210 150 160 100 130 120 120 40
CN-95-A 14 230 150 280 120 170 160 120 40
CN-115-A 14 260 150 390 120 230 210 120 40
CN-130-A 14 290 150 490 130 240 240 120 40
CN-145-A 14 205 150 640 130 325 260 120 40
CN-170-A 18 280 190 680 160 390 310 140 55
CN-200-A 18 350 190 830 200 430 430 140 55
