CN-D型防震基座

产品特色

CN-D 型防震基座采用密闭式吸震弹簧,耐候性佳。
2.3Hz低自然频率弹簧,提供高防振效率。
CN-D 型基座,具有结构坚固及重量轻的特性,易于按装,且无一般传统式基座的水泥灌浆工作,节省工时。
CN-D 型基座,设计有水平调整螺栓,泵浦按装后只须调整水平螺栓,不须以调整千斤顶或移动避震器调整。
具有地震反挚功能设计。
CN产品图

主要用途
低转速之泵浦、气冷式主机、落地式风车。

表面处理
热浸镀锌

CN型防振基座目录下载 CN型防振基座目录下载处
CN型防振基座安装说明下载 CN型防振基座安装说明下载处

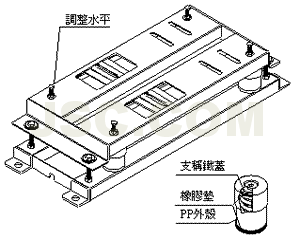

CN细部图

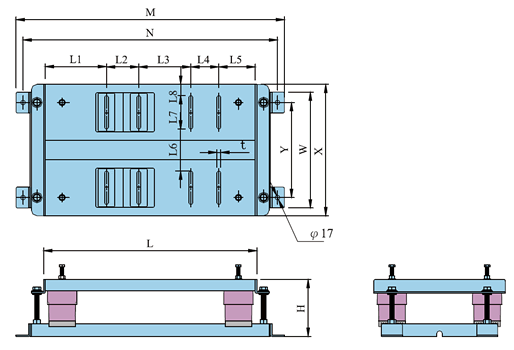

CN尺寸图
    产品荷重/尺寸表

型号 尺寸(mm)
L X W H M N Y
CN-55D 550 410 355 240 760 710 280
CN-75D 750 470 415 240 960 910 340
CN-95D 950 510 455 240 1160 1110 380
CN-115D 1150 560 505 240 1360 1310 430
CN-130D 1300 590 535 240 1510 1460 460
CN-145D 1450 610 555 240 1660 1610 480
CN-170D 1700 730 675 240 1910 1860 600
CN-200D 2000 850 795 240 2210 2160 720

型号 尺寸(mm)
t L1 L2 L3 L4 L5 L6 L7 L8
CN-55D 14 135 130 165   * 120 130 100 40
CN-75D 14 210 150 160 100 130 150 120 40
CN-95D 14 230 150 280 120 170 190 120 40
CN-115D 14 260 150 390 120 230 240 120 40
CN-130D 14 290 150 490 130 240 270 120 40
CN-145D 14 205 150 640 130 325 290 120 40
CN-170D 18 280 190 680 160 390 340 140 55
CN-200D 18 350 190 830 200 430 460 140 55
