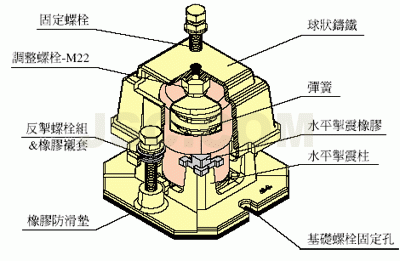

| JG抗震型彈簧式避震器 |
 |
| |
| 產品特色 |
| |
|
 |
JG型專門為抗地震使用設計。 |
|
耐震強度 水平方向：1G，垂直方向：0.5G。 |
|
彈簧以低自然頻率值設計，荷重撓度40mm。 |
|
本體材質FCD45，並以熱浸鍍鋅防銹處理。 |
|
彈簧均經熱處理及應力消除處理，使用壽命長。 |
|
全規格彈簧，均以PP耐衝擊外殼密封閉組合，耐候性強。 |
|
外型設計特殊；可先行按裝，再固定基礎。 |
| |
|
|
|
| 主要用途 |
 |
| |
|
|
各類重型機械。 |
|
冰水主機、冷卻水塔。 |
|
消防泵浦、排送風機。 |
|
發電機、空氣壓縮機。 |
| |
|
|
|
|
|
 |

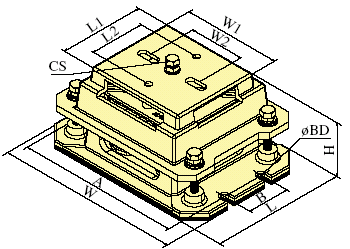

| 產品荷重/尺寸表 |
| |
| 規格 |
尺寸(mm) |
| L |
W |
A |
B |
L1 |
W1 |
L2 |
W2 |
H |
øBD |
CS |
| JG-1 |
210 |
210 |
186 |
* |
117 |
97 |
* |
* |
190 |
16 |
M12 |
| JG-2 |
240 |
330 |
270 |
* |
107 |
227 |
80 |
130 |
190 |
20 |
M16 |
| JG-4 |
280 |
370 |
300 |
60 |
195 |
205 |
130 |
130 |
190 |
20 |
M20 |
|
| 型 号 |
荷重范围
Kgs |
弹性系数
Kg/mm |
适用挠度
mm |
弹簧颜色 |
| JG-1-40 |
38~42 |
1.0 |
40 |
黄 |
| JG-1-80 |
70~90 |
2.0 |
40 |
白 |
| JG-1-150 |
130~170 |
3.8 |
40 |
红 |
| JG-1-200 |
175~225 |
5.0 |
40 |
褐 |
| JG-1-270 |
230~300 |
6.8 |
40 |
灰 |
| JG-1-340 |
300~380 |
8.5 |
40 |
白/黑 |
| JG-1-450 |
420~470 |
11.3 |
40 |
黄 |
| JG-1-530 |
500~550 |
13.2 |
40 |
灰/黑 |
| JG-1-650 |
620~690 |
16.3 |
40 |
深绿 |
| JG-1-750 |
710~790 |
18.8 |
40 |
红 |
| JG-1-910 |
860~960 |
22.8 |
40 |
深绿/黑 |
| JG-1-1000 |
960~1060 |
25.3 |
40 |
红/黑 |
| JG-2-900 |
860~950 |
22.6 |
40 |
黄 |
| JG-2-1050 |
1000~1100 |
26.4 |
40 |
灰/黑 |
| JG-2-1300 |
1230~1350 |
32.6 |
40 |
深绿 |
| JG-2-1500 |
1420~1580 |
37.6 |
40 |
黄/黑 |
| JG-2-1800 |
1730~1915 |
45.6 |
40 |
深绿/黑 |
| JG-2-2000 |
1920~2125 |
50.6 |
40 |
红/黑 |
| JG-4-1800 |
1710~1900 |
45.2 |
40 |
黄 |
| JG-4-2100 |
2000~2220 |
52.8 |
40 |
灰/黑 |
| JG-4-2600 |
2480~2740 |
65.2 |
40 |
深绿 |
| JG-4-3000 |
2850~3160 |
75.2 |
40 |
黄/黑 |
| JG-4-3600 |
3460~3830 |
91.2 |
40 |
深绿/黑 |
| JG-4-4000 |
3840~4000 |
101.2 |
40 |
红/黑 |
|
| |
