    JCZ-50 掣震装置

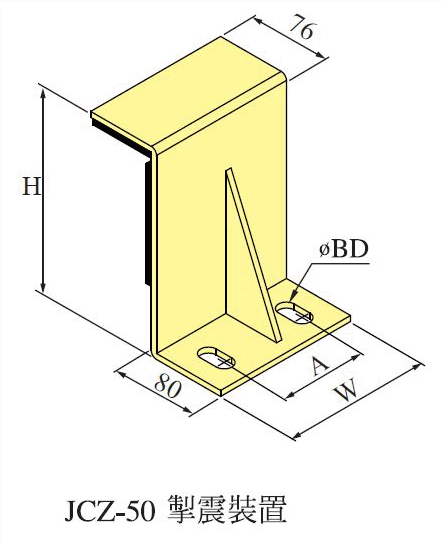

JCZ-50&100挚震装置尺寸图

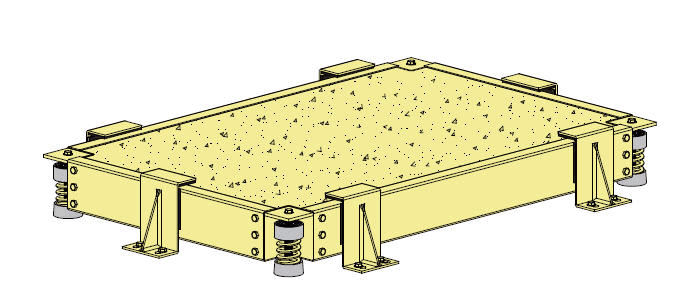

JCZ-50&100安装示意图



型号 尺寸(mm) 适用基座厚度
W H A φBD
JCZ-50 125 210 65 18 6"

JCZ挚震装置目录下载 JCZ挚震装置目录下载处

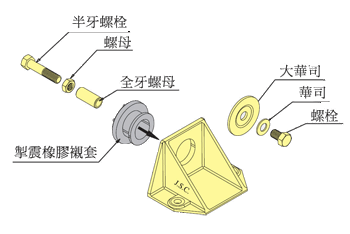

JCZ250~600挚震装置安装说明下载 JCZ250~600挚震装置安装说明下载处


    JCZ-250~600掣震装置

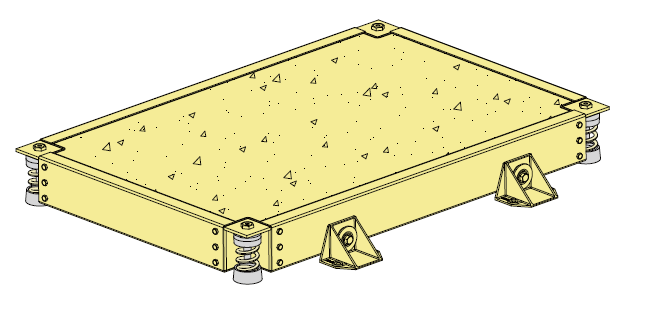

JCZ-250~600安装示意图 JCZ-250~600安装示意图

JCZ-50&100挚震装置尺寸图

型号 尺寸(mm) 螺栓组
L L1 W H φBD A B C
JCZ-250 180 140 120 110 14 60 * 60 M16
JCZ-500 220 170 170 160 18 90 * 90 M20
JCZ-600 220 170 200 195 18 90 165 120 M20

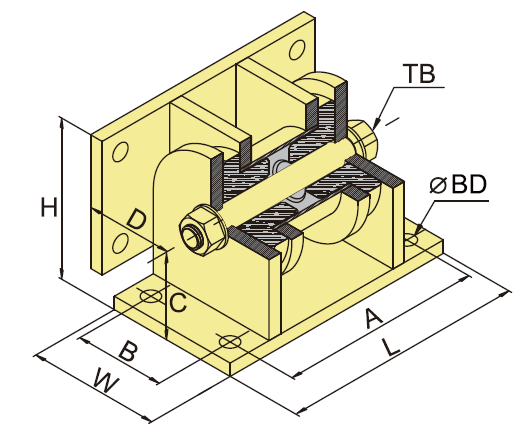

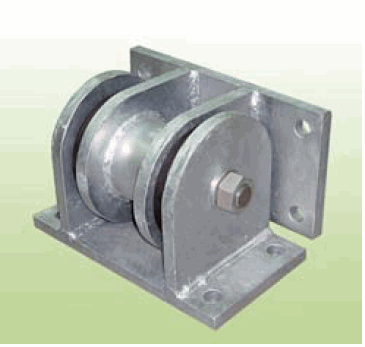

    JCZ-2000&2500掣震装置
JCZ-50&100挚震装置尺寸图

JCZ-50&100挚震装置尺寸图

JCZ2000~2500挚震装置安装说明下载 JCZ2000~2500挚震装置安装说明下载处

型号 尺寸(mm)
L W A B C D φBD H TB
JCZ-2000 310 160 260 110 117 107 19 187 M24
JCZ-2500 350 190 290 130 144 130 25 229 M30
