| JGD抗震型弹簧式避震器 |
 |
| |
| 产品特色 |
| |
|
 |
JGD型专门为抗地震使用设计。 |
|
耐震强度 水平方向：1G，垂直方向：0.5G。 |
|
弹簧均以低自然频率值设计，荷重挠度50mm。 |
|
本体材质FCD45，并均以热浸镀锌处理。 |
|
弹簧均经热处理及应力消除处理，使用寿命长。 |
|
全规格弹簧，均以PP耐冲击外壳密闭组合，耐候性强。 |
|
外型设计特殊；可先行按装，再固定基础。 |
| |
|
| |
|
|
|
| 主要用途 |
 |
| |
|
|
各类重型机械。 |
|
冰水主机、冷却水塔。 |
|
消防泵浦、排送风机。 |
|
发电机、空气压缩机。 |
| |
|
|
|
| |
|
|
 |

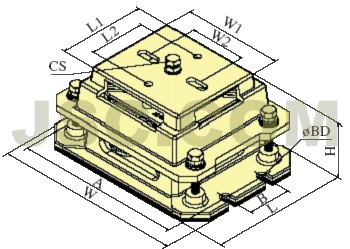

| 产品荷重/尺寸表 |
| |
| 规格 |
尺寸(mm) |
| L |
W |
A |
B |
L1 |
W1 |
L2 |
W2 |
H |
øBD |
CS |
| JGD-1 |
240 |
230 |
190 |
* |
96 |
118 |
* |
* |
210 |
16 |
M12 |
| JGD-2 |
250 |
340 |
300 |
* |
121 |
246 |
80 |
135 |
225 |
18 |
M16 |
| JGD-4 |
280 |
380 |
320 |
80 |
226 |
226 |
130 |
140 |
225 |
18 |
M20 |
|
| |
| 型 号 |
荷重范围
Kgs |
弹性系数
Kg/mm |
适用挠度
mm |
弹簧颜色 |
| JGD-1-100 |
90~120 |
2.0 |
50 |
黃 |
| JGD-1-150 |
120~160 |
3.0 |
50 |
白 |
| JGD-1-250 |
160~260 |
5.0 |
50 |
深绿 |
| JGD-1-350 |
320~360 |
7.0 |
50 |
红 |
| JGD-1-400 |
360~420 |
8.0 |
50 |
白/黑 |
| JGD-1-450 |
420~470 |
9.0 |
50 |
褐 |
| JGD-1-500 |
470~520 |
10.0 |
50 |
深绿/黑 |
| JGD-1-600 |
570~620 |
12.0 |
50 |
灰 |
| JGD-1-750 |
700~750 |
15.2 |
50 |
土黃 |
| JGD-1-850 |
750~870 |
17.0 |
50 |
灰/黑 |
| JGD-1-1000 |
870~1050 |
20.2 |
50 |
土黃/黑 |
| JGD-2-1200 |
1050~1250 |
24.0 |
50 |
灰 |
| JGD-2-1400 |
1250~1500 |
30.2 |
50 |
土黃 |
| JGD-2-1700 |
1400~1700 |
34.0 |
50 |
灰/黑 |
| JGD-2-2000 |
1700~2000 |
40.4 |
50 |
土黃/黑 |
| JGD-4-2400 |
2000~2400 |
48.0 |
50 |
灰 |
| JGD-4-2800 |
2400~2800 |
60.4 |
50 |
土黃 |
| JGD-4-3400 |
2800~3400 |
68.0 |
50 |
灰/黑 |
| JGD-4-4000 |
3200~4000 |
80.8 |
50 |
土黃/黑 |
|
| |
