JB弹簧式避震器 JB產品圖

产品特色

弹簧表面采ED及烤漆处理,防锈能力佳。
弹簧防锈能力通过ASTM B-117及CNS 8886盐雾试验测试。
弹簧均经热处理及应力消除处理,抗疲劳性佳。
本体材质为球状铸铁FCD45,表面采热浸镀锌处理。
适用于各类机械内避震装置。
按装简单,附高度压垫可固定使用高度。
弹簧直径大于下压至额定挠度之高度的0.8倍,其弹簧压实时之下压量
  大于额定挠度之50%。

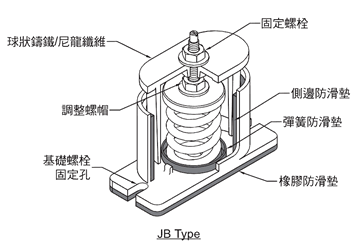

主要用途 JB細部圖

排送风机
空气压缩机
消防泵浦
空调箱



JB型彈簧式避震器安裝說明下載 JB型彈簧式避震器安裝說明下載處
JB尺寸圖
规格 尺寸(mm)
L W A B H φCS
JB-S 150 65 130 104 130 M10
JB-M 210 86 185 149 185 M12
JB-N 210 86 185 149 185 M12
    產品荷重/尺寸表

型号 荷重范围Kg 弹性系数
Kg/mm
适用挠度
mm
弹簧颜色
JB-020-S 10~20 0.8 25
JB-030-S 20~30 1.2 25 深綠
JB-050-S 30~50 2.0 25
JB-070-S 50~80 2.8 25
JB-090-S 80~100 3.6 25
JB-120-S 100~130 4.8 25
JB-150-S 130~150 6.0 25
JB-180-S 150~180 7.2 25
JB-250-S 200~250 10.0 25 绿

JB-100-M 90~110 4.0 25
JB-150-M 110~150 6.0 25
JB-200-M 150~200 8.0 25 深绿
JB-250-M 200~250 10.0 25
JB-300-M 250~300 12.0 25
JB-400-M 350~400 16.0 25
JB-500-M 450~520 20.0 25
JB-600-M 520~620 24.0 25
JB-700-M 620~700 28.0 25
JB-850-M 700~860 34.0 25 土黄
JB-1000-M 860~1000 40.0 25 深绿

JB-150-N 130~160 3.8 40
JB-200-N 160~210 5.2 40
JB-350-N 300~390 9.0 40
JB-450-N 390~500 12.6 40
JB-650-N 500~650 15.5 40 绿
JB-850-N 650~850 21.3 40 深绿
JB-1000-N 850~1030 25.6 40
